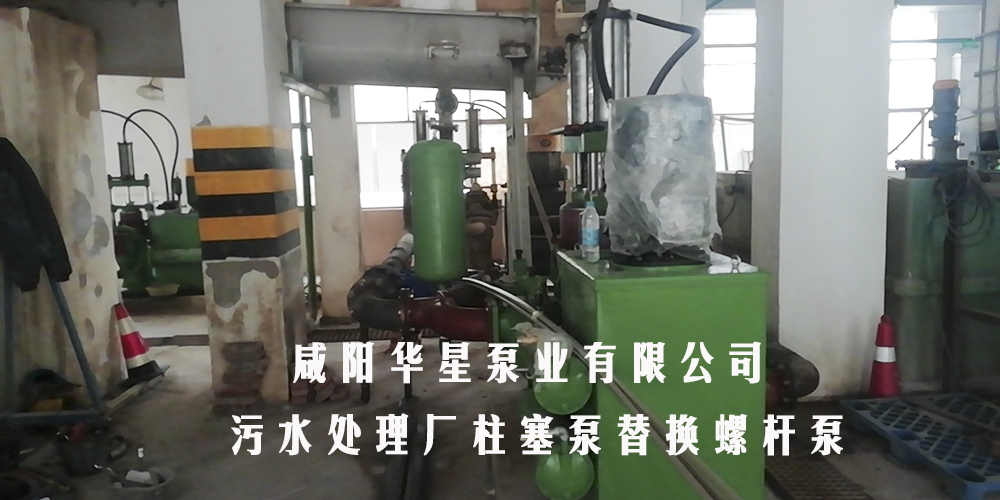

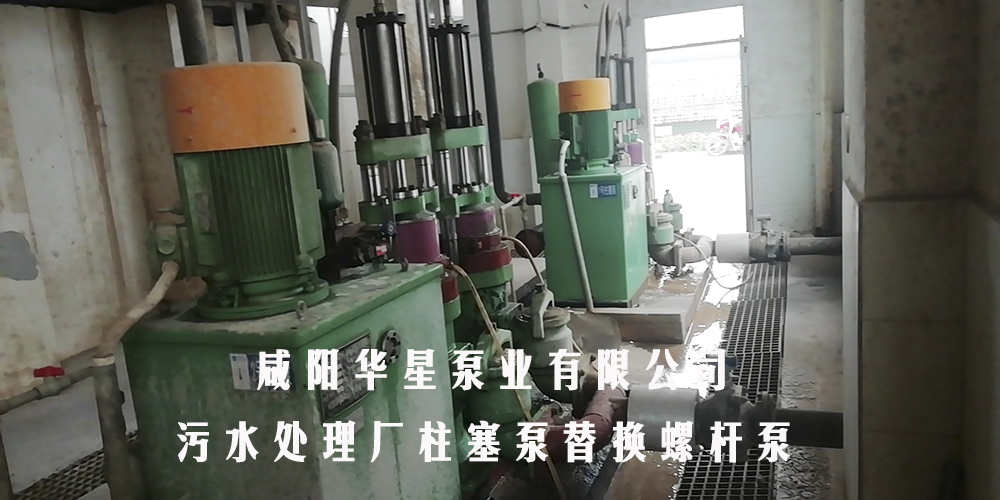

污水處理廠柱塞泵替換螺桿泵

未知

2021-01-17 15:53:21

0次

污水處理廠柱塞泵替換螺桿泵

　　污水廠污泥脫水主要有高壓隔膜板框壓濾機進行。壓濾機進料泵采用螺桿泵，項目設置600平方板框壓濾機1臺，350平方壓濾機2臺。600平米板框壓濾機配套高低壓進料螺桿泵2臺，350平方壓濾機配套進料螺桿泵1臺。由于壓濾機使用頻率高，進泥顆粒含量多，導致螺桿泵定子及轉子損壞非常大，螺桿泵定子轉子使用壽命約為半年。維護費用非常高，成本加大，因此結合項目實際情況，將螺桿泵更換為柱塞泵，在保證生產進料效果的前提下，節約維護成本，節約能耗。

　　一、柱塞泵優勢

　　YB系列陶瓷柱塞泵是液壓驅動雙缸雙作用的容積型泵。以α型氧化鋁為柱塞，具有高的耐磨性和耐腐蝕性，該泵有運行平穩可靠，輸出壓力高計量準確，壓力波動小，低噪音耐酸堿，操作維護方便，使用壽命長等特點，配合壓濾機使用是各種類型固液分離的理想產品。相比離心泵、螺桿泵、轉子泵，該泵有以下優勢：壓力功率小，磨損小壽命長，有可調恒溫的功能，維修費用僅為離心泵、螺桿泵、轉子泵的十分之一，為用戶降低了使用成本減少了電能消耗。

　　參數：

型號	額定流量m³/H	壓力范圍MPa	電機KW	進/出漿法蘭PN16
YBH300-60	60	0-2.0	18.5	DN150/DN150
YBH400-100	100	0-2.0	22	DN150/DN150

　　本次選擇以上2種型號柱塞泵匹配600及350平方壓濾機進料使用。其中350平壓濾機選擇流量60立方/h，壓力20BAR柱塞泵，完成滿足正常進料需求流量50左右，壓力12公斤的要求，在柱塞泵進料前期，出口阻力小，可實現滿流量進料，一般在2.5小時左右進料完成。同時600平壓濾機進料流量選擇100，滿足在快的時間內實現進料完成。

　　主要優勢：

　　1、柱塞泵出口壓力高?？杀ＷC20公斤壓力，不會出現螺桿泵隨著定子和轉子磨損而無法保壓，導致進料壓力不足，或者進料時間過長。

　　2、能耗低：正常350平壓濾機配套螺桿泵22KW，600平壓濾機配套螺桿泵45KW，而柱塞泵僅需要配套18KW和22KW，尤其對于600平壓濾機節約能耗一半以上。

　　3、后期維護成本低。螺桿泵(每臺套)每半年需要更換一次轉子和定子每臺套，據市場調查一套35千瓦定子、轉子約6萬左右，而柱塞泵僅僅需要更歡發片和橡膠密封，每次費用僅為6千元左右。其維護費用僅為柱塞泵維護費用的10%左右。

　　二、柱塞泵和螺桿泵具體比對表

按正常每天工作10-12小時來計算	陶瓷柱塞泵	螺桿泵
流量	100m³/h	100m³/h
電機	22KW	45KW
較高壓力	2.0MPa	1.2MPa
整機壽命	15年以上	10年左右
核心部件使用壽命	超硬陶瓷柱塞，缸體壽命20年	螺桿，壽命1年
主要密封件及易損件更換時間	壽命：6-12月/次	膠套6-12月
年平均使用易損配件費用	5年內，<6000元/年	>6萬
特點	可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整	變頻器調整

	陶瓷柱塞泵	螺桿泵
流量	60m³/h	60m³/h
電機	18.5KW	22KW
較高壓力	2.0MPa	1.2MPa
整機壽命	15年以上	10年左右
核心部件使用壽命	超硬陶瓷柱塞，缸體壽命20年	螺桿，壽命1年
主要密封件及易損件更換時間	壽命：6-12月/次	膠套6-12月
年平均使用易損配件費用	5年內，<6000元/年	>6萬
特點	可調恒壓，自動變量，低壓大流量，高壓小流量，液壓系統自動調整	變頻器調整

根據某污水廠現運行14h/天來對比

600平壓濾機(高低壓泵)一年電費		費用 551880元	一年易損件
1臺	365/天X45/kwX0.8元/hX14h/天=183960元		定子、轉子 100000/次X2/次=200000元
350平壓濾機(高低壓泵)一年電費
2臺	365/天X45/kwX0.8元/hX14h/天X2臺=367920元		定子、轉子 50000/次X2套X2/次=200000元
YB400型柱塞泵一年電費		費用 241192元	閥片、橡膠密封、盤根等 7000X2/次=14000元
1臺	365/天X22/kwX0.8元/hX14h/天=89936元
YB300型柱塞泵			閥片、橡膠密封、盤根等 6000X2臺X2/次=24000元
2臺	365/天X18.5/kwX0.8元/hX14h/天X2臺=151256元
